ストックコンテナ エアコン完備で倉庫内の温度を自動で一定に保ちます。
特許出願中
特願 第2014-159148号
ストックコンテナ防災倉庫
cool
エアコンにより室内温度を自動的に調節します。25℃を目安として23℃~25℃を保ちます。
mobile
災害時用に携帯電話充電用として2口コンセント15個を設置しており一度に30台の充電が可能。
move
4トントラックやフォークリフトで簡単に移動でき、応急救護所や対策本部として利用できます。
save
災害備蓄用5年保存水・非常食を日本工業規格の「食品の常温」の範囲で、安全に保存ができます。
full
1日4~5時間で満充電になり、無日照でもエアコン・LED照明は夏場で5日間使用できます。
蓄電池は、8年間メンテナンスフリーです。手間もなく長期保存の備蓄庫にも最適です。
sign
入口のLEDサインパネルは日照時間に合わせて点灯・消灯し、夜間には照明の役割も果たします。
heat
壁、床、天井に現場発泡ウレタンを60ミリ施工し、夏季 ・ 冬季に高い断熱効果が発揮されます。
quickly
エアコン、パソコン、LED照明4本、インクジェットプリンターが必要時にすぐ使えます。
size
コンパクトタイプを基本として、ご注文に応じてどのような大きさでも製作可能です。
free
海、山、広場、学校、屋上など場所を問わず設置が可能です。
cost
電気工事が不要、発電機が不要のシンプルな設置になります。経費や建設時間の縮減になります。
ストックコンテナによる周辺環境測定ネットワークシステム
ストックコンテナは、災害・緊急時の拠点基地、避難場所としてもご利用いただけます。また、センター拠点となるストックコンテナは、
中枢拠点として運用可能です。 各システムの計測データを収集するサーバを設置するストックコンテナ(センター拠点)は、商用電源が
寸断された非常時に、PC等を持ち込むことによって、各ストックコンテナ間を結んだネットワークシステムの中枢拠点として運用する
ことができます。
ソーラーシステムの利点を生かしたインターネット回線から機器選定までトータルに提案いたします

緊急災害時に商用電源が寸断され、確保できない場合でもストックコンテナの各システムを構成する機器はソーラーシステム
 の蓄電池から電源供給されるため、システムの停止を防ぐことが可能です。(各システムは停止せず稼働いたします。)
ソーラーシステムの「災害時でも電源確保ができる」強みを生かしつつ、インターネット回線は光ファイバーの固定回線から
 モバイル回線まで利用場面、緊急性を想定した通信回線を選定します。
災害に強いインターネット環境を構築するため、インターネットの接続点の二重化が可能です。速度帯域に優れる固定回線
 (光回線)とモバイル回線を併用導入し、通常運用時は固定回線を利用、万が一の寸断時には自動的にモバイル回線に切り替
 わって運用するシステム構築が可能です。
閲覧対象に応じたカメラソリューションを提案します

カメラはストックコンテナ庫内の備蓄品の状況確認を対象とした庫内用だけでなく、庫外の環境(寒冷地、耐衝撃等)に適応
 したハウジングでカメラを設置することで、コンテナ外部の周辺状況の撮影も可能です。
撮影対象物、用途に応じた機能、環境に即したカメラ選定をします。
 カメラの種類:ボックスカメラ、ドームカメラ、 PTZ(パンチルトズーム)型カメラ
必要録画期間、画像解像度、フレーム数に応じた録画装置の選定・設置をすることでリアルタイムのモリタリングだけでなく、
 過去の映像 閲覧ができます。
ストックコンテナの周辺環境状況を、計測、データ蓄積、遠隔監視・遠隔作動ができます

コンテナ庫内の温度、湿度、消費電力、バッテリー残量等や作動状況、コンテナ庫外の周辺環境状況、気温、湿度、風向風量、
 気圧、降水量、震度、ガス、オゾンなど、各測定項目のご要望に沿ったセンサーを設置することでデータの計測・蓄積が可能
 です。
インターネットを用いた測定データの一元管理・閲覧をすることで、各地域に設置されたストックコンテナの内外部の状況を
 把握し運用することができます。
※インターネット回線は、提供キャリアによって品質担保がされるため、災害時には利用できない場合があります。
 カメラの録画品質(解像度、フレームレート)によっては、通信帯域が増大し、想定した品質を確保できない場合があります。
ストックコンテナ内は、断熱材を現場発泡硬質ウレタンフォームで60ミリの厚さに施工し、天井・壁・床の四方全面をシームレスに覆い、
定温倉庫並みに仕上げています。
商用電源不要でエアコンを使用することができ、室内温度は年中エアコンで自動的に調整し、夏季は23℃~25℃に保ちます。
5年間保存の備蓄食・水、非常食・水は安全に保存でき、緊急時に即役立てることができます。災害時には、応急救護所や対策本部として
また、防災倉庫として使用できます。
太陽光・風力・蓄電システムと建築の設計、施工、メンテナンスを移動可能な4坪サイズから大型倉庫までご注文いただけます。
現場発泡硬質ウレタンフォーム【断熱材】

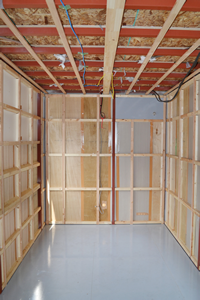

断熱材施工前施工前

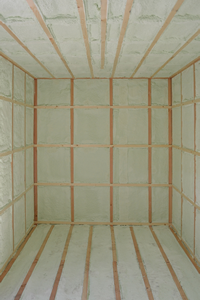

断熱材施工後施工後
断熱材検査ピン60mmの厚さに施工
断熱性に優れている
 ウレタン樹脂で形成された気泡構造により、優れた断熱性能を示します。ノンフロンタイプは気泡内が空気ですので、
 断熱性能の経年変化はほとんどありません。
目地のない断熱層
 従来の断熱工法では避けられなかった目地は、熱や水蒸気の侵入を招き、結露・熱ロスの大きな原因となっていました
 が、スプレー工法では目地のない断熱層を実現できます。
耐水・耐湿性に優れている
 独立気泡で構成されているため、吸水・透湿はほとんどありません。

四方面の壁と天井には現場発泡硬質ウレタンフォームを施工しています。スプレー工法や注入工法が可能なため隙間のない断熱層の実現と、優れた断熱性能により断熱、結露防止に優れた効果を発揮します。
現場発泡硬質ウレタンフォームの施工は、特殊な発泡機械を用いて原液をスプレーガンで対象物にスプレーする方法です。スプレーと同時に対称面へ強力に接着、瞬時に発泡硬化します。重ねてスプレーすることで厚みの調整も自在です。
また、ノンフロンタイプによりオゾン層の破壊、地球温暖化にも配慮します。

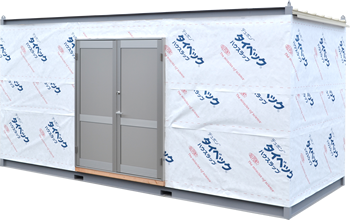

防風・防水・透湿シート
防水シート全体
建物外部からの雨水の浸入を防止する防水性と、壁体内に生じる湿気を外部に逃す透湿性を兼ね備えた透湿防水シートを
ハウス全体の外壁材と断熱材の間に施工しています。透湿防水シートは外気の進入を防止して、断熱材の断熱性能を保持
する役割があります。

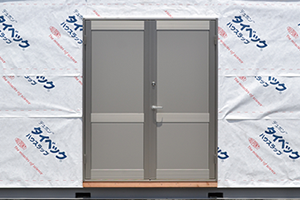

YKK特注仕様 コンテナ用断熱両開きドア
LEDサインパネル
LEDサインパネル
扉本体内部に断熱材(ウレタンフォーム)を充填し、枠には気密材を用います。優れた断熱性能で出入口の外気を遮断し、
冷気や暖気の侵入や流出を抑えます。庫内温度の管理に有益で、温度変化に敏感な商品の劣化を防ぎます。

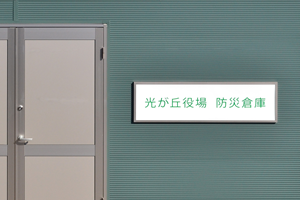

LEDサインパネル
LEDサインパネル
アクリル導光板と高輝度LEDを使用した電飾サインです。薄型設計で、スッキリしたフレームフォルムです。
用途によりお知らせや看板として使用でき、夜間はタイマー設定で点灯します。災害時には誘導等にもなります。

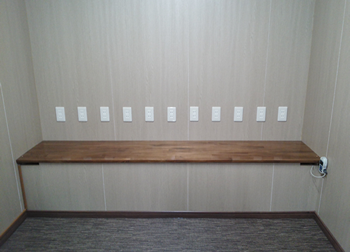

壁2口コンセント
LEDサインパネル
災害時などにも役立つ、壁2口コンセントを15個設置しています。携帯電話の充電も一度に30台の利用が可能です。

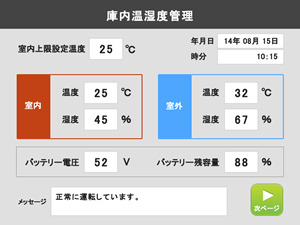

表示器
液晶表示器
庫内に設置された表示器は、タッチパネル式で操作が簡単に行え、ストックコンテナの状態がひと目で確認できます。
●庫内の温度、湿度  ●庫外の温度、湿度  ●バッテリー電圧  ●バッテリー残量
ハウス仕様
構造
天井高
外寸法
面積
重量
屋根
壁材
建具
天井
断熱
設備
角型鋼管・軽量形鋼
CH=2,310
W=5,450 × D=2,300 × H=2,753(ソーラーパネル含む)
12.54㎡
1,860kg(ソーラーパネル含む)
カラー鉄板(防露材入)
外壁:金属サイディング 内壁:プリント合板
両開き断熱ドア
プリント合板
カラー耐水合板(断熱材入)
現場発泡硬質ウレタンフォーム60mm(天井、壁、床 吹付)
エアコン、LED照明、換気口、ブレーカー、長尺エンビシート、LEDサインパネル、
壁2口コンセント15個
電気仕様(4坪サイズの仕様になります)
ソーラーパネル最大出力
セル種類
1日あたりの平均発電量予想
無日照時使用可能日数
蓄電池種類
コントローラー
充電方式
環境温度
AC出力
出力波形
周波数
表示器(液晶)
1.92kW
単結晶シリコン
6kWh前後(夏) 3.5kWh前後(冬)
5日間
シールドバッテリー
充電管理・逆流防止
MPPT(最大点追及)
-10~45℃(結露なきこと)
単相100V 30A
正弦波
50/60Hz
庫内外温度・湿度、バッテリー電圧・残量

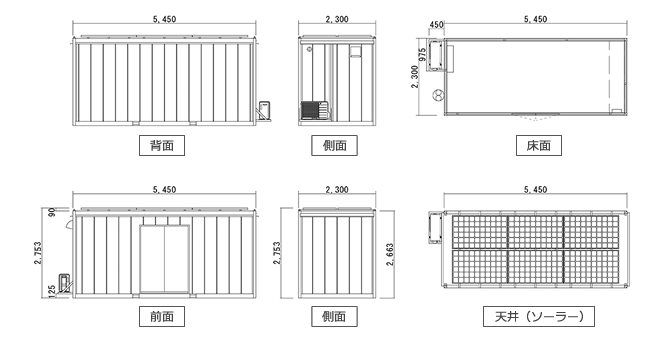

図面(4坪)
防災倉庫図面
option

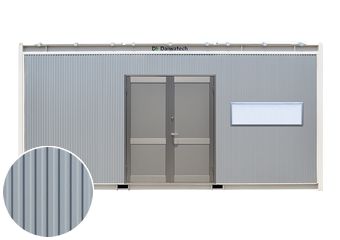

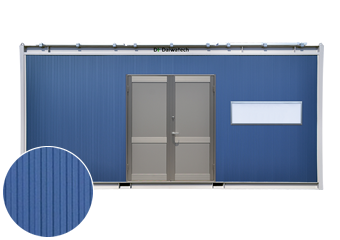

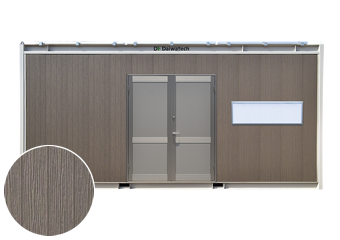

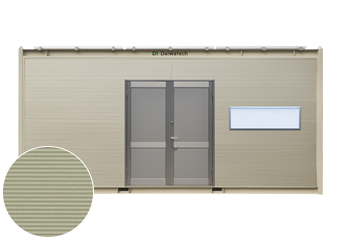

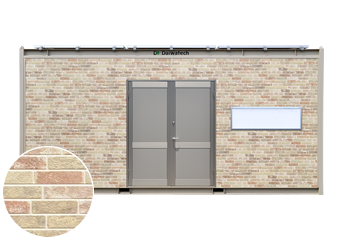

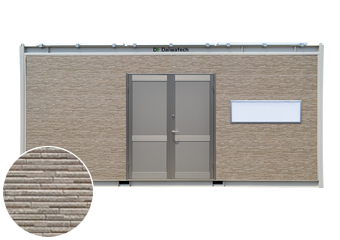

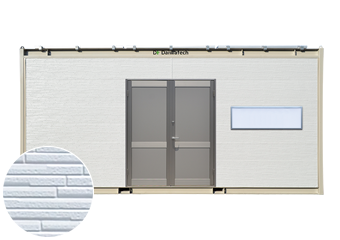

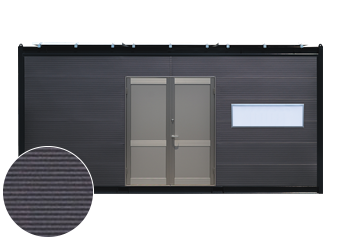

金属サイディング・窯業サイディングの外壁サンプルの中から用途・お好みにあわせてお選びいただけます。(写真は一例です)
サイディング金属金属サイディング
芯材になる硬質発泡ウレタンを15ミリ施し、高断熱性に優れ、重量は窯業系の4分の1と軽量です。さらに耐震性・防火性・防水性・耐凍害性にも優れています。

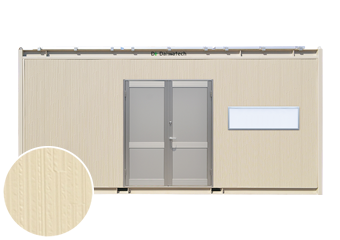

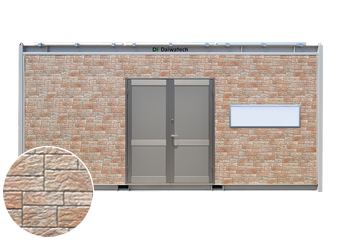

サイディング窯業窯業サイディング
セメント質と繊維質を主原料とし、板状に形成。柄・色の種類が豊富で、本物に近い風合いの外壁材です。耐震性・防耐火性・耐久性・安全性に優れています。
防災倉庫A
防災倉庫B
防災倉庫C
防災倉庫D
防災倉庫E
防災倉庫F
